远距离电子标签被广泛应用在人员、车辆、资产的智能化识别、定位、跟踪、监控和管理。在校园、医院、矿井、敬老院、*、停车场、物流、景区、动物园等场合有着成熟的应用。
DSM-300电子标签识别模块工作在2.4GHz-2.5GHz微波段，内置天线，有效识别半径8米以内的电子标签。可安装高增益外置天线，zui远识别距离可达50米。
DST系列电子标签配合DSM-300识别模块使用，自带电池，每秒3次往外发射标签ID信息。电子标签的持续工作时间由所配电池决定，zui长4年。
| 参数 | 规格 |
| 使用温度 | -40℃～+80℃ |
| 保存温度 | -60℃～+80℃ |
| 抗电磁干扰 | 10V/m 0.1-1000MHz AM调幅电磁波 |
| 电 源 | +3.0V ～3.6VDC |
| 通信接口 | TTL232 |
| 波特率 | 9600 |
| 可靠性 | MTBF≥70000小时 |
| 工作寿命 | 15年 |
| 参数 | 规格 |
| 信号调制方式 | GFSK |
| 工作频率 | 2.4 - 2.45 GHz |
| 接收灵敏度 | ≤-93dBm |
| 天线极化 | 垂直 |
| 读写区域 | 全向范围 |
| 微波通讯 | 有效半径8米 |
| 微波通讯检错 | CRC16循环冗余校验 |
| 位误码率 | /B.E.R10-7 |
※ DSM-300读写器模块是于RFID的识别和编程
※ 采用3V～3.6V的供电可以同时识别50张卡;
※ 识别的距离是约8—50米，具体要根据接收天线而定；
※ 识别方向根据接收天线而定
※ 能识别移动速度200公里/小时以内快速移动的电子标签;
※ 工作的频率在2.4GHz-2.5GHz ISM微波段;
※ 数据速率是1Mbps，射频功率是-20dBm～0dBm，zui大峰值功1毫瓦;
※ 在-40℃-85℃的工作环境的接受灵敏度是-90dBm;
※ 开发接口与其他设备连接是TTL232，异步通讯速率9600BPS；
※ 支持TTL232方式与其它设备进行通讯；
※ 加密计算与认证，确保数据安全，防止链路窃听与数据破解；
※ 使用频道隔离技术，多个设备互不干扰；
※ *的防碰撞技术，支持多标签读写；
模块识别标签的距离与所用天线及空间环境有关，以下数据为实际测试所得，供参考。
| 天线类型 | zui远距离 | 有效距离 |
| 模块自带PCB天线 | 16米 | 8米 |
| 2dBi全向天线 | 16米 | 8米 |
| 5dBi全向天线 | 20米 | 10米 |
| 10dBi全向天线 | 26米 | 13米 |
| 14dBi全向天线 | 30米 | 15米 |
| 14dBi定向天线 | 50米 | 25米 |
zui远距离：能读到，但不保证标签发出的ID信号每次都能被读到。
有效距离：能保证在这个距离内的标签发出的ID信号被无遗漏的读到。

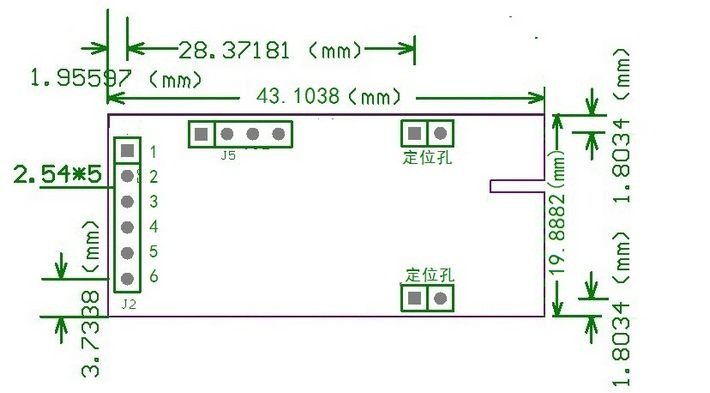

| 参数 | 规格 |
| 尺寸 | 43.5*20mm(长方体) |
| 重量 | 0.1kg |
| 颜色 | 绿 |
| 安装方式 | 电路板插接或焊接 |
1. 电源正极 直流3V~3.6V DC供电
2. 空
3. TXD 对读卡器模块来说 串口发送 TTL电平
4. RXD 对读卡器模块来说 串口接收 TTL电平
5. 空
6. 电源负极
模块内置增益为2dBi的全向天线，有效识别半径为8米。
如果用户需要识别更远的距离，可以外接不同增益的天线，zui远识别距离可以达到50米。模块为外置天线预留了IPX天线接口，用户可以使用IPX转SMA连接线，转为标准SMA天线接口，然后连接各种全向或定向2.4G天线。
连接示意图如下：
1.结构组成
电子标签识别模块主要由无线接收器、天线、数据处理模块等功能模块组成。
2.工作原理
有源标识卡不断主动向外发出无线电信号（1秒钟发送3次），并且能够传很远的距离，该无线信号是有编码的，每个标识卡的编码是*的。标识卡发出的无线信号如果是在读卡器的有效测量距离内，则该无线信号通过读卡器上的天线被读卡器接收并解码，然后可以通过TTL232接口将信息发送给管理系统或其他监控系统。
3.通信协议
通信设置：数据位 8、停止位 1、无校验、无流量控制、波特率9600
| 开始引导字节 | 读卡器地址 | 卡状态 | 卡号 | 校验 | |
| 字节数 | 5 | 1 | 1 | 4 | 1 |
| 普通标签 | FF FF FF FF FF | 01 | 01 | 01 00 00 4A | 4B |
备注：
卡状态字节： zui高位为1，表示此卡欠压。例如81H表示卡欠压，01H表示卡电压正常。
校验字节： xor= 地址^卡类型^卡号 例如 4B = 01^01^01^00^00^4A 。
4.测试软件
将模块连接一个TTL转232的转换器，串口的输出端连接PC，打开上位机软件，将波特率设置为9600，点击打开按钮后，会在右方的现实区域显示出当前范围内的卡片信息，包括卡号，地址，当前电压状态和该卡当前是否在接收范围内。如有卡片所处的位置超出模块的接收范围，该卡号的对应时间不再更新。
| 照片 | 型号 | 类型 | 尺寸 | 电池类型 | 连续工作时间 |
 | DST-80 | 标准卡 | 86mm*54mm*5.5mm | 钮扣电池 | 不少于2年 |
| DST-81 | 标准卡 | 86mm*54mm*4mm | 锂电池 | 不少于4年 |
 | DST-65 | 钥匙扣式 | 50mm*30mm*9mm | 钮扣电池 | 不少于1年（电池用完，可自己换电池） |
 | DST-90 | 钥匙扣式 | 60mm*35*12mm | 钮扣电池 | 不少于2年 |

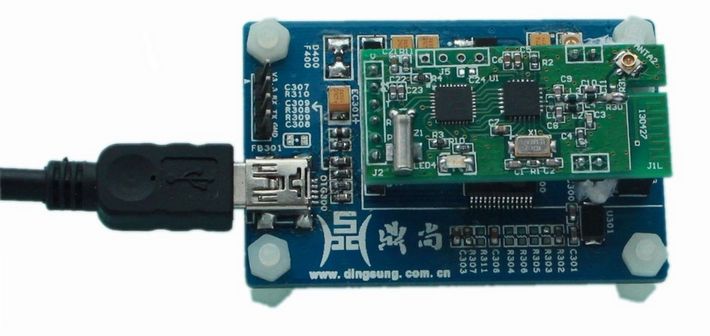

评估板将模块的TTL电平串口转换成RS232串口，并进一步使用USB转串口芯片转换成USB接口。使用USB连接线可直接将DSM-300模块接入电脑进行测试。

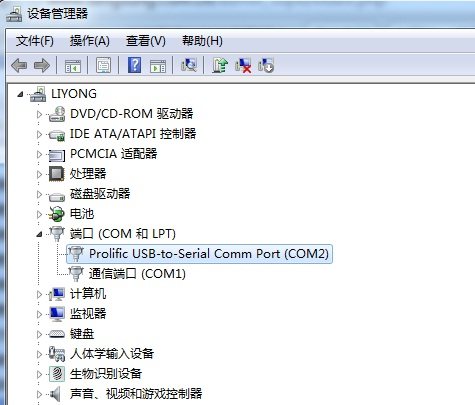

将评估板接入电脑后，电脑会将评估板识别为一个串口（*次使用需要安装驱动），在电脑上打开设备管理器，可以看到相应串口号，如下图：
然后，运行DSM-300的测试软件，选择的串口号和波特率，并打开串口，就可以看到模块识别的电子标签ID、电压是否正常、信号质量、在线时间等测试信息，如下图：
鼎尚嵌入式提供测试软件的源码供用户参考，参考本源码，可快速的在自己的系统中集成DSM-300电子标签识别模块。
测试软件使用Windows平台C/C++软件开发工具Dev C++编写，需要在自己的电脑上编译的用户，需要下载Dev C++开发工具。
手持机读写器
停车场车辆免伸手（Hand Free）出入控制；
煤矿井下人员定位管理系统
驾校考试系统
机动车电子牌照自动识别系统；
高速公路ETC 电子收费系统；
公交车进出站“*”自动管理系统；
家校通学生出入校平安短信系统；
重要会议和活动的人员会议报道系统
企事业单位人员出入自动考勤系统；
城市宠物追踪和管理；
野生动物追踪和管理；
动物园管理；
仓库电力设备巡检；
燃气管线、变压设备智能检修；
高附加值产品追踪；
工厂生产线工序管理；
仓储托盘等容器追踪和管理；
海运、水运、公路和铁路中的集装箱运输。
