HT1101E-ADJ 浩泰原装*精细可调型高清VGA驱动放大器VGA音视频超长线驱动器

HT1101E-ADJ正面

HT1101E-ADJ背面

HT1101E-ADJ 可调型超长高清色调补偿VGA-立体声线路驱动器
220米超长距离具有清晰度红绿蓝-色调亮度调节 适用大屏幕拼接色调补偿

HT1101E-ADJ (PDF下载中文说明书)

适用于解决中长距离VGA电缆传输造成的高频信号丢失、重影和亮度还原
行场同步信号数字驱动解决部分工控机-DVR-笔记本电脑VGA传输不兼容问题

产品概述:

HT1101E-ADJ可调型VGA超长线驱动器采用高达125M至680MHz大规模图形图像6极点非线性均衡加权补偿集成电路，采用高保真白电平还原型直流耦合放大电路，输入端口为标准的VGA-DB15母头单端输入，内置输入匹配、3阶高清滤波、输入输出雷击-ESD-浪涌隔离防护、图像清晰度调节-RGB色调/亮度可变增益调节、双匹配线路输出、图像重建滤波、行场同步输入匹配、行场同步信号数字驱动、立体声信号地回路隔离、立体声信号输入输出匹配、立体声信号3阶滤波等高性能高保真电路，本设备具有*的共模干扰抑制、的防雷防静电防浪涌能力和适应性*的工业级工作温度，分辨率zui高可高达2560X1600，zui远延长距离可达220米，线材好时可达300米。

本产品采用宽大的防锈防电磁场干扰金属机壳，机身具有良好手感的磨砂喷漆工艺。非常适用于解决中长距离VGA电缆传输造成的高频信号即图像轮廓丢失、拖尾、重影和亮度还原，内置的行场同步信号数字驱动整形功能解决部分工控机-DVR-笔记本电脑VGA传输不兼容问题，为多媒体广告传媒-酒店信息管理发布系统-大屏幕图像拼接-高清投影视频会议系统-多媒体信息指挥系统-多媒体教学-银行/证券/金融-医疗电。
产品应用:

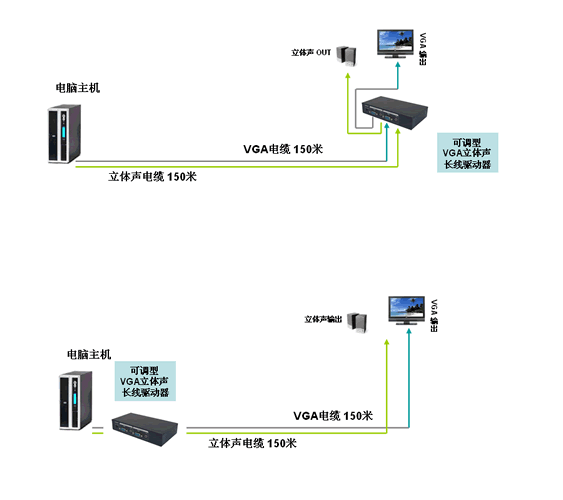

本产品安装在电缆传输的前端或后端，即VGA信号源一端或显示设备一端。
①前端使用情况：可调型VGA-立体声长线发送器
1. VGA信号源输出信号，采用随机配送的高质量(带屏蔽磁环)VGA电缆，连接到VGA长线驱动器的VGA输入端(VGA IN)。
2. 驱动器的VGA输出端(VGA OUT)与VGA电缆相连。

3. 调节清晰度电位器使图像清晰度达到效果，同时调节红(R) 绿(G) 蓝(B)进行喜好色调-亮度调节。调节时要注意使用调节小起子用力适中，避免用力过大损坏电位器。
4. VGA长线驱动器必须采用+12VDC电源适配器(随机配送)，与VGA驱动器连接。
②末端使用情况：可调型VGA-立体声长线接收器
1. VGA视频传输电缆末端，连接驱动器的VGA输入端(VGA IN)。

2. 调节清晰度电位器使图像清晰度达到效果，同时调节红(R) 绿(G) 蓝(B)进行喜好色调-亮度调节。调节时要注意使用调节小起子用力适中，避免用力过大损坏电位器。
3. VGA长线驱动器VGA输出(VGA OUT)视频输出端是恢复后的VGA视频信号输出。

产品性能：
1. 125MHz-亮度-680MHz轮廓，6极点非线性均衡加权补偿
2. 清晰度连续调节，RGB色调-亮度电位器连续可调
3. 数字同步信号整形驱动，兼容各种VGA信号源和显示设备
4. 视频直流耦合放大电路，确保白电平(亮度)高保真回复
5. 输入输出音视频匹配、滤波电路确保高品质高清晰音视频还原
6. 支持VGA-立体声信号高达1至12级一线制级联
7. 支持VGA, SVGA, XGA, SXGA,GA,UXGA,QXGA
8. zui高支持2560X1600分辨率，zui远传输距离高达220米
9. 立体声音频地回路隔离、DDC2、DDC3全面支持(可选)
10.*共模干扰抑制、防雷防静电防浪涌、工业级温度、工程级产品

HT1101E-ADJ端口和调节电位器示意图

安装规格尺寸:
160X84X33mm

单路VGA立体声长线驱动器

HT1101EA HT1101EB

产品概述

中长距离VGA音频长线驱动器器采用*的VGA非平衡均衡传输技术，解决由于视频音频传输线过长或信号衰减等原因造成的显示设备(如液晶显示器、LCD/PDP/DLP平板电视、投影机)显示颜色失真，图象、文字发虚、重影或拖尾等现象。

HT1101E系列为单路VGA音频长线驱动器，内置350MHz带宽视频驱动、6-12dB视频预加重提升、350MHz带宽视频环路输出驱动、行场数字整形、立体声音频60MHz / 0.2%THD+N音频平衡驱动、浮地电位差隔离、静电浪涌抑制、USB和外置+9/12V双模式电源、RS232-RS485转换(可选)等广播级电路。支持zui大支持分辨率为2048*1536。

HT1101EA分辨率为XVGA-1280*1024@60Hz 传输距离为10-80米，HT1101EB支持1280*1024@60Hz 传输距离为70-180米。

产品型号

• HT1101EA 单路10-100米VGA立体声长线驱动器
• HT1101EB 单路80-180米VGA立体声长线驱动器
• HT1101E-ADJ 可调型220米超长线高清VGA立体声长线驱动器

性能指标

• 视频驱动带宽：350MHz @ -3dB (HT1101EA HT1101EB)
• 视频驱动增益：6dB @ 全带宽 (HT1101EA HT1001EB)
  6dB @ 0-50MHz, 12dB @ 50-150MHz (HT1101EB)
• 视频输出回损：小于 -39dB@ 10MHz (HT1101EA)
  小于 -43dB@ 10MHz (HT1101EB)
• VGA输入接口：HD15针公头
• VGA输入信号：0-0.7Vp-p (75欧姆负载)
• VGA输入阻抗：75 欧姆
• VGA输出接口：HD15针母头 (本地监控)
• VGA输出信号：0-0.7Vp-p (75欧姆负载)
• VGA输出阻抗：75 欧姆
• 音频输入接口：3.5mm立体声音频插座
• 音频输出接口：3.5mm立体声音频插座
• 音频输入信号：-2.5V 至+2.5V
• 音频输入阻抗：10k 欧姆
• 音频输出阻抗：600 欧姆
• 电源供电：+9V或+12V DC/ 500mA
  USB供电 (USB-B母头D型插座)
• 安装尺寸：160X84X33m

产品功能

• 采用广播级带宽非平衡均衡传输方式，抗*力强
• 单根VGA电缆单端驱动、实时点对点传输VGA图像和音频信号
• 高保真分配，支持高达2048X1536/75Hz分辨率
• 即插即用，无需任何操作系统限制，无需输件安装调试
• 无需TCP/IP设置，无需防火墙、无安全漏洞隐患
• 具有信号6-12dB增益或预加重补偿，确保信号的高保真还原
• 电源LED指示、视频和音频输入信号LED指示(可选)
• VGA+双绞线传电源(POE)和RS232-RS485转换(可选)
• 行场信号数字整形电路，兼容笔记本电脑或非标准VGA－RGBH号
• 高保真还原VGA信号，系统可进行高达12级串联式级联
• *采用地电位隔离电路，确保接收设备无网纹或横纹干扰
• 内置视频输出端静电浪涌保护、热插拨及地电位差抑制电路
• SMT制造工艺，镀锌板金属丝印机壳，确保连继工作时可靠散热
• 24X7X365 全天侯连续工作，性能稳定可靠

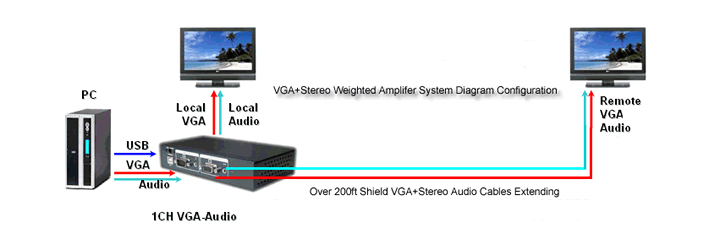

工程应用示意图

HT1101E 通用型VGA-立体声长线驱动器工程示意图
