章 森林防火地理信息系统运行及操作

部分 系统登录

双击打开浏览器输入IP地址，进入系统登陆界面,用户名和密码是系统默认填写（用户admin，密码 forest），无需手动填写。直接点击“登录”即可如下图所示：

第二部分 系统界面构成

登录系统后，森林防火地理信息系统由以下功能组成：地图工具箱、GIS工具箱、火情分析、防火指挥决策、防火设施管理、统计分析、地图编辑、地图打印、三维电子沙盘。

第三部分 系统功能

3.1     地图工具箱

包括以下功能：地图左移、地图右移、地图上移、地图下移、中心放大、中心缩小、前一视图、后一视图、地图全图、拉框放大、拉狂缩小、地图平移功能。点击可以隐藏该工具栏，如下图：

3.2     GIS工具箱

工具箱分为工程管理、地图操作、地图模式选择三个模块。如下图：

3.2.1         地图管理

3.2.1.1  保存地图

在对地图数据进行修改、添加、删除后，保存结果。

3.2.1.2  导出地图

将当前地图视图导出到电脑的指定位置，保存图片。

3.2.1.3  添加图层

添加GIS格式图层数据以及影像图片等。

3.2.1.4  图层设置

设置地图显示内容。

3.2.2         地图操作

3.2.2.1  区划定位

（需有县乡村区划数据）

逐级选择县，乡镇，村，可以快速调用出目的村的地图位置。

3.2.2.2  历史记录

保存地图上感兴趣区域，如果地图上某一位置经常会被使用查看，这时，将该位置缩放到理想程度，输入自定义名称，点击。以后，当地图视图不在该点时，我们可以直接选择该书签，快速移动到该位置。

3.2.2.3  测量工具

测量地图上指定位置坐标，线段长度，面积和角度

以面积和角度为例，点击面积测量，在地图上用鼠标单击左键，绘制出一个多变形，双击结束绘制，开始测量。结果如下：

角度测量是测量一个角度，在地图上绘制一个角度，双击结束。结果如下图：

3.2.2.4  信息查看

点击地图上任意位置，查看该点在地图数据里包含的地图信息

3.2.2.5  坐标查找

若我们获得了某些未知点的坐标数据，想查看该点在地图上的准确位置，可以通过坐标查找功能，选择输入的坐标格式，输入完成后点击，地图自动移动到该位置，并以绿点标记。如下图：

3.2.2.6  地名查找

在查询值里输入想要查找对象的名称（支持模糊查找），系统自动搜索出结果，点击搜索结果，自动将结果对中。

3.2.2.7  特征线选

该功能用于在地图上拉线选择对象，选中对象将在地图上高亮显示。操作时，点击“特征线选”按钮，然后在地图上需要被选中的对象，点击多下，成一个多段线，最后双击，完成选择。与该多段线相交的对象即被选中，并可查看对象详细信息。

3.2.2.8  特征框选

该功能用于在地图上拉框选择对象，选中对象将在地图上高亮显示。操作时，点击“特征框选”按钮，然后在地图上需要被选中的对象，按住鼠标拉框，最后松开鼠标，完成选择。与该矩形框相交或在框内的对象即被选中，并可查看对象详细信息。

3.2.2.9  特征多边形选

意义同上

3.2.2.10         特征圆选

意义同上

3.2.2.11         属性查询

使用sql语句，按照图层属性，查询数据信息。根据提示，先选择要查询的图层，此处以监控设施为例，再双击选择监控设施的某个字段，输入运算关系，点击“获取值”，双击选择查询值，最后点击“地图查询”，结果自动对中。如下图：

3.2.3        选择底图

切换影像图和电子地图模式。

3.3     火情分析

火情分析功能从发现火点，到定位火点，再到火源分析，最周利用火场标绘，可以快速提供出一个大体的火灾扑救预案。

3.3.1        火情信息

3.3.1.1  扑火预案

对当地区域进行预案的导入导出工作。选择预案等级，将预案文件导入系统，方便后期调用导出。

3.3.1.2  火点定位

火点方式分为手动定位和接收热成像设备报警定位两种方式。报警后或在地图显示框右上角弹出火情看板信息。

该功能用来人工手动在地图上定位火点，定位方法有四种，分别是：监控点定位、坐标定位、地名定位、地图绘制。如下图：

监控点定位：利用监控点的姿态角度进行火点定位。（姿态角为云台的水平角和俯仰角，水平角定义为：以正北方向为水平0°，顺时针转动，正东即90°，正南即180°，正西270°，再回到正北360°或0°。俯仰角以水平面为0°，向下转动N°，定义为-N°，向上转动N°则定义为N°）

坐标定位：在地图上直接输入坐标，将定位的坐标点设置为火点。

地名定位：将地图上已有的地物定义为火点进行处置。

地图绘制：在地图上绘制任意一点，将此点设置为火点。

下面以监控点定位为例，进行灭火指挥分析

具体操作方法如下：

点击下拉框，选择需要定位的监控设施，输入监控站点的姿态角（水平角/俯仰角），或点击“获取角度”（此功能需云台接有串口服务器）。点击“火点定位预览”。系统弹出监控定位示意图

关闭示意图，系统将火点定位到地图上

此时选择“设为处置火情”，进行下一步的火源分析

选择“显示标注”，将火点的位置等信息进行标注，选择“林班信息”，查看火点处的林班信息：

3.3.1.3  蔓延分析

根据地形数据和林班信息以及气象信息对火情的蔓延进行模拟。

1)         点击“设置蔓延边界”在地图上绘制出限定蔓延的矩形范围，也可以不设置边界直接进行分析，后者计算时间较长。

2)         点击下拉框选择离该点最近的气象站，点击“实时气象信息”，若无气象站，也可以手动输入。

3)         点击“蔓延分析”，待系统分析完毕后点击“蔓延模拟”，或在持续时间框内输入指定时间，点击“按时蔓延”。

3.3.1.4  火情发送

系统对接设备后，可通过此功能发送短信。

选择火点，平移到火情后。打开短信模块，弹出短信发送界面。选择按钮，并选择快速处置回复信息，自动在扑救指示内容框显示。也可以自行输入指示内容。

选择通知人员，可以选择分组人员（在值班通讯录中录入的人员），也可以添加临时发送的。

3.3.1.5  火情维护

对火情进行记录登记，以便对火情进行统计分析。

3.3.2         周边物资分析

分析距离火点自定义公里范围内的扑火设施。点击在地图上显示分析范围，在空格中输入公里半径或拖动下方进度条可以定义分析半径。

选择需要分析的设施，点击，在弹出的路径查找见面点击”最短路径查找”，系统可以规划处从选择设施到火点的行驶最短路径（该功能需有林区道路数据）。

3.4     防火指挥决策

该模块主要是对火场进行扑火态势标绘，预案生成及快速加载。

3.4.1        辅助决策

3.4.1.1  加载方案

发生火情后，用户可快速调用提前保存的相应区域的扑火预案。选择预案后，点击“加载方案”，该方案即快速调用并显示在地图中。

3.4.1.2  灾损评估

该功能需要具有林班数据

用户可通过手动绘制、导入坐标文件、输入坐标点三种方式在地图上绘制出火场范围。

对需要评估的林业指标进行勾选，勾选完成后，为了方便以后快速分析指标，可点击“保存评估指标”按钮，这样以后分析其他火场时，就会自动勾选保存的指标。

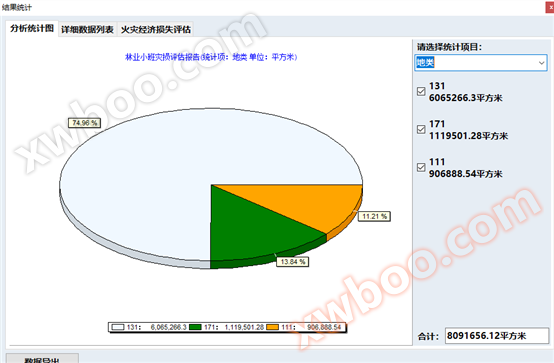

完成上述操作后，点击“灾损评估分析”，弹出统计项目饼状图。

3.4.1.3  最短路径

在地图中选择起点和终点后，点击

3.4.1.4  开启监控视域

该功能依赖于串口服务器模块获取的云台角度数据。所以要实现该功能需添加串口服务器。

开启监控视域后，地图中的监控设施显示出其当前运行状况，扇形区域表示该监控点当前观测方向。

3.4.2        态势标绘

3.4.2.1  符号绘制

绘制扑火预案并保存

在态势标绘里，选择相应符号进行态势标绘。用户可以针对一些重点火险区提前绘制多种应急预案，在绘制完成后点击“保存标绘”，将预案进行保存入库。

当以后需要快速调用预案时，可以点击“加载方案”快速调用。

3.4.2.2  清除标绘

清除地图中绘制的标绘。

3.5    防火设施管理

3.5.1         防火资源管理

对需要修改维护的专题数据，首先先将其从图层中定制到资源列表内。

1.       新建图层（工程文件里若没有需要的图层，我们可以在专题管理里新建专题，添加数据。若图层列表内已有该数据，我们只是对数据进行修改则可直接在定制专题里找到该图层并定制即可）。点击新建专题。

输入相关信息和字段后，点击创建专题图。

2.       将新建的扑火队伍信息定制到专题，以便增删改查。

点击定制专题。

定制完成后，返回基本操作模块，点击保存地图。

选择需要定制的图层，选择图标，定制到专题管理。

定制到专题后，即可对扑火队伍进行修改查看等操作。

3.5.2         防火资源列表

防火设施资源列表实现了对图层数据的专题管理，用户可以定制专题数据并进行增删改查的操作。同时也可以对一些防火装备的表格形式的数据进行添加入库。

对防火资源列表进行图层修改，选择操作图层，进行图层数据的增删改查；如图所示：

3.5.3         防火装备管理

对防火装备进行表格录入。如下图：

3.6     统计分析

对火情分析---火情维护的火点信息进行各类因素的统计分析。例如点击火源关系，可以查看所选年限范围内因各种原因造成的火灾发生情况，并以饼状图形式显示。

3.7    地图编辑

选择需要编辑的图层，对该图层的信息进行修改。

3.8    地图打印

制作专题图，进行地图输出打印。

3.9     三维电子沙盘

查看防火监控区域的三维地貌特征。三维模块提供了三维展示，场景模拟，地图基本操作，地图标注，可视域分析等功能。

3.9.1        基本操作

鼠标左键：按住鼠标左键拖动，可平移拖动三维地图。

鼠标滑轮：滚轮可放大和缩小地图，按住滑轮拖动可调节预览视角。

鼠标右键：可查看地图上地物详细信息，鼠标右键点击监控点可查看监控点视频。

3.9.2        可视域分析

点击后，在地图上点击需要分析的位置，弹出可视分析设置界面

水平角：观测位置的观测方向，如水平较30，即观测方向为北偏东30°。

俯仰角：观测位置俯仰观测角度，如俯仰为-5，即观测点低头5°进行观测。

水平视场角：水平方向视野角度。

垂直视场角：垂直方向视野角度。

塔高：观测点距离地面高度。

观测距离：设置最远观测距离。

设置完成后点击确定，即可查看分析结果。红色区域代表遮挡无法通视区域，绿色区域代表可见可通视区域。
