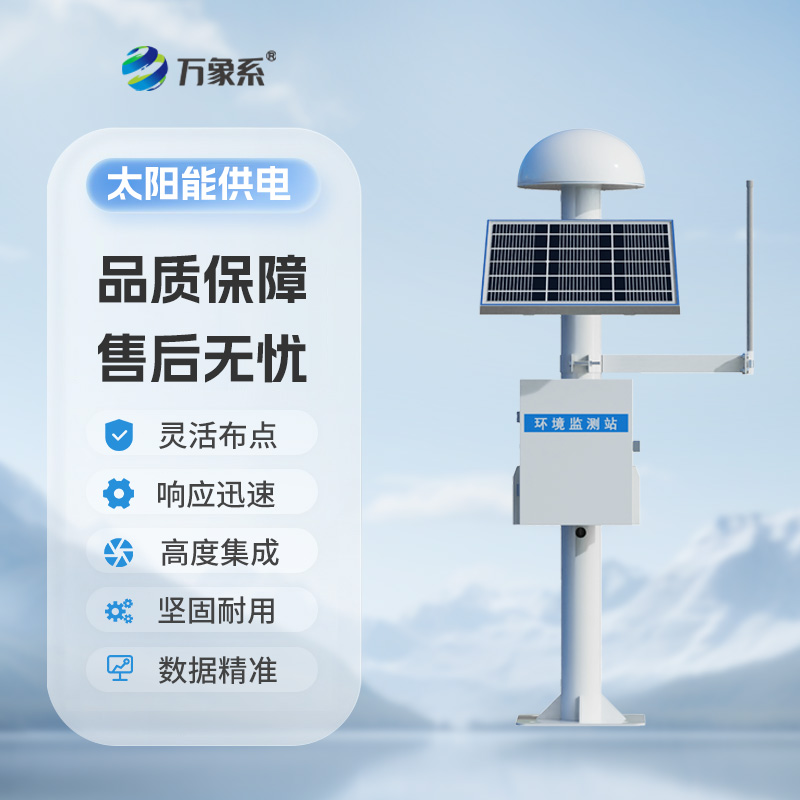

沉降观测检测方案——一款位移量数据的边坡地表沉降监测系统2026+派+送【推荐型号WX-WY1。山东万象环境科技有限公司，厂家推荐，靠谱厂家】本监测方案配套专用一体化监测站，采用太阳能储能供电体系，功耗分级可控，可实现野外无人值守常态化连续监测。监测站配备30W太阳能板搭配20AH储能电池，构建自给自足的无源供电系统，无需外接市电，适配偏远山区、野外工地、地质保护区等无供电场景，可全天候为监测设备稳定供电，保障长期不间断监测作业。设备功耗根据工作模式分级可控，仅开启传感器与LORA模块时，整体功耗低至0.6W，设备休眠或基础监测状态能耗极低；同步开启传感器、LORA传输与数据上传功能时，整机功耗为0.96W，全程保持低能耗运行，大幅降低储能设备负荷，延长续航时长。监测站核心优势为支持独立工作模式，无需依托云端平台即可自主完成多项核心功能，可独立触发位移超标报警信号，精准输出实时位移量数据，同时测算并输出位移角度参数，摆脱平台依赖，保障断网、离线场景下监测与预警功能正常运行，极大提升了设备野外作业的可靠性与应急适配能力。
一、产品简介
GNSS位移站是采用差分RTK技术实现的毫米级位移监测产品，可广泛应用于大坝安全监测、桥梁健康检测、滑坡预警等工程领域。该产品具备高精度、高稳定性及实时数据传输能力，能够在各种复杂环境下准确监测目标物的微小位移变化。GNSS位移站操作简单，安装便捷，可远程监控和数据分析，为工程安全提供有力保障。此外，其强的大的数据处理能力和兼容性，使得该产品能够轻松融入各类监测系统，实现数据的共享与融合，为工程安全监测提供全面、高效的解决方案。
二、产品参数
传感器参数：
1.传感器供电：DC10V-15V
2.传感器功耗：0.25W
3.静态精度（差分模式）：水平±（2.5mm+1ppm），垂直±（5mm+1ppm）
4.☆天线：扼流圈天线、磁性吸波材料，有效降低多径效应
5.☆通信协议：Modbus-RTU，支持设备端离线解算位移量、位移的垂直与水平方向
6.支持RTCM3差分数据
7.尺寸：直径360mm高度163mm
8.工作环境：-40°C~+85°C，0%RH~95%RH（无凝露）
监测站参数：
9.测站供电：30W太阳能板，20AH电池
10.测站功耗：传感器+LORA：0.6W传感器+LORA+数据上传：0.96W
11.☆支持独立工作模式下（不依赖云平台）位移报警、位移量输出、位移角度输出
12.支持4G、无线网桥、wifi、以太网等数据通讯传输
13.☆支持测站TCP、HTTP、UDP直传客户平台
采集器参数：
14.☆支持现场RS485输出ASCII数据格式
15.☆支持现场添加RS485Modbus-RTU环境传感器
16.支持内置式4GFPC天线
云平台参数：
17.☆支持平台转发支持TCP，HTTP
18.☆云平台支持3D数据查看，直观查看观测点的位移方向与变化量
三、产品安装
安装要求：
1.无论基准站还是测量站周围都不能有高大建筑物，如果无法避免也应远离至少20米以上。
2.基准站与测量站之间的间距（基线距离）推荐小于500米，最大不超过2KM，并且尽量选择同海拔安装，距离过大会导致精度下降。
3.基准站与测量站之间尽量可视，如无法完的全可视也要避免存在高墙、建筑物等遮挡。
4.优先保证卫星天线在20米内是最高点。
5.安装底座应牢固，避免因风导致的精度下降。
6.具体安装事宜也可以联系公司售后视频指导。
注意事项：GNSS位移监测是利用北斗、GPS等定位卫星实现的高精度位移监测技术，其监测精度强烈依赖于基准站和监测站的相对关系及电磁环境，过长的基线距离会严重影响监测精度甚至数据无效（如：对于超过2KM甚至10KM的基线距离，由于电磁环境和地形的影响可能的位移精度会降低至10厘米级别，这对位移监测来说是无效的），因此，为保证测量精度，推荐的基线距离为500米以内。
